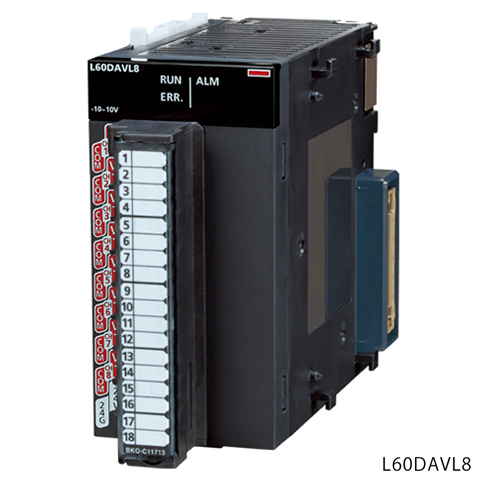

L60DAVL8 三菱L系列模拟量输出模块
L60DAVL8 三菱L系列模拟量输出模块
时间:2025-05-13 来源:未知 作者:admin 点击:22次
L60DAVL8 三菱L系列模拟量输出模块
L60DAVL8用户手册,L60DAVL8外部连接
L60DAVL8参数说明：8通道输入(分辨率)：0~8000，-16000~16000输出：DC-10~10V转换速度(通常输出模式)：200μs/1通道，转换速度(波形输出模式)：200μs/1通道，18点端子台。
三菱L系列模拟量输出模块L60DAVL8产品规格
[模拟量输出点] 8点(8通道)
[数字输入] -16384~+16383(使用缩放功能时：-32768~32767)
[模拟输出电压] DC-10~+10V(外部负载电阻值：1kΩ~1MΩ)
[输入输出特性]
.0~5V ：0~8000(625µV)
.1~5V：0~8000(500µV)
.-10~10V：-16000~16000(625µV)
.用户设定：-8000~8000(320µV)
[模拟值的最大分辨率] 周围温度25±5℃时±0.3%以内， 周围温度0±50℃时±0.5%以内
[最大转换速度] 200µs/通道
[输出短路保护] 有
[外部电源]
. 电压：DC 24V
. 消耗电流：0.13A
[外部配线连接方式] 18点端子排(M3螺丝)
[占用I/O点数] 32点(I/O分配：特殊32点)
[输入输出占用点数] 16点
[内部消耗电流(DC5V)] 0.15A
[外形尺寸H*W*D] 90*45*117mm
[重量] 0.22kg
L60DAVL8用户手册,L60DAVL8外部连接
三菱PLC,FX3SA、FX3U、FX3GA、FX5系列PLC,品种齐全,三菱PLC模块L60DAVL8价格优惠,欢迎选购！
L60DAVL8用户手册,L60DAVL8外部连接
L60DAVL8参数说明：8通道输入(分辨率)：0~8000，-16000~16000输出：DC-10~10V转换速度(通常输出模式)：200μs/1通道，转换速度(波形输出模式)：200μs/1通道，18点端子台。
三菱L系列模拟量输出模块L60DAVL8产品规格
[模拟量输出点] 8点(8通道)
[数字输入] -16384~+16383(使用缩放功能时：-32768~32767)
[模拟输出电压] DC-10~+10V(外部负载电阻值：1kΩ~1MΩ)
[输入输出特性]
.0~5V ：0~8000(625µV)
.1~5V：0~8000(500µV)
.-10~10V：-16000~16000(625µV)
.用户设定：-8000~8000(320µV)
[模拟值的最大分辨率] 周围温度25±5℃时±0.3%以内， 周围温度0±50℃时±0.5%以内
[最大转换速度] 200µs/通道
[输出短路保护] 有
[外部电源]
. 电压：DC 24V
. 消耗电流：0.13A
[外部配线连接方式] 18点端子排(M3螺丝)
[占用I/O点数] 32点(I/O分配：特殊32点)
[输入输出占用点数] 16点
[内部消耗电流(DC5V)] 0.15A
[外形尺寸H*W*D] 90*45*117mm
[重量] 0.22kg
L60DAVL8用户手册,L60DAVL8外部连接
三菱PLC,FX3SA、FX3U、FX3GA、FX5系列PLC,品种齐全,三菱PLC模块L60DAVL8价格优惠,欢迎选购！
本页关键词： L60DAVL8用户手册,L60DAVL8外部连接
