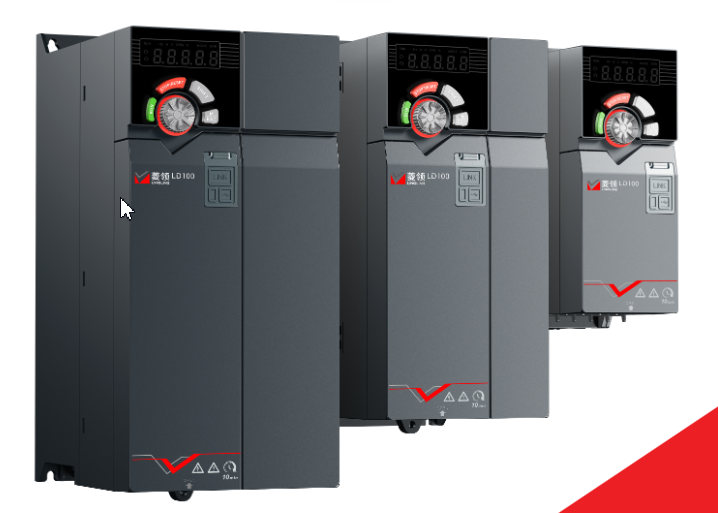

三菱旗下品牌菱领通用变频器LD100系列
LD100系列以强大的场景适配能力，提供多样化可靠 驱动解决方案！覆盖HVAC、水泵、光伏、木工、包装及物流等多元工业场景。
一、全新的核心硬件，精巧的结构构造设计，优化的电机控制算法。
提供多功能且易用的用户体验 ，满足多样的电机驱动应用需求。
1、简单易用
**接线快捷**积木式快装+免螺丝接线
前盖板采用积木卡扣式设计，无需工具即可快速拆装。控制回路端子台采用弹簧夹持式接线端子，免拧螺丝。大幅提升安装效率与长期连接可靠性。
**通讯简单**
全系配备USB-C接口，通讯口可独立供电调试。维护更高效。
**AI辅助 小菱宝**
AI辅助软件可解析用户以口语化、非结构化方式；描述的故障现象，快速定位故障类型，缩短排错时间。
**全系内置制动单元**
全系内置制动单元，无需外接制动单元即可实现强劲再生制动，大幅缩短减速时间，提升节拍效率。(内置制动单元制动转矩100%连续制动，120%制动转矩10秒)
2、稳定可靠
**防护可靠**三防涂层 + 独立风道
产品线路板采用三防漆处理，具备防潮、防霉、防盐雾能力。整机采用上下直通式独立风道设计，提升在高湿、多尘、化工等恶劣环境下的可靠性。
**稳控精准**搭载深度优化的电机控制算法
支持异步电机、永磁同步电机；支持 V/F、SVC控制模式，兼顾速度控制与转矩控制双重需求，参数调节更精准。
**散热强劲**全功率段内置散热风扇
强制风冷设计，有效控制温升，延长元器件寿命。0.4kW为自冷，其他容量为风冷。
**全系内置EMC滤波器**
有效抑制高频波与电磁干扰，简化系统布线，可满足工业环境电磁兼容要求。

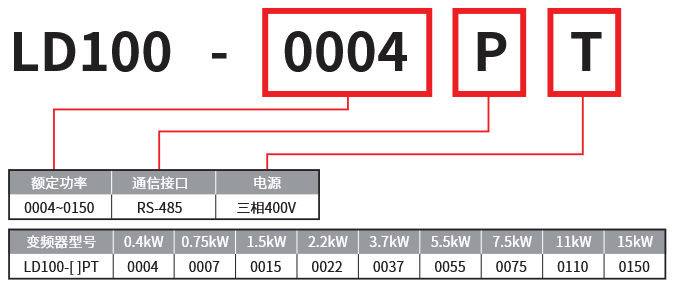

二、产品阵容

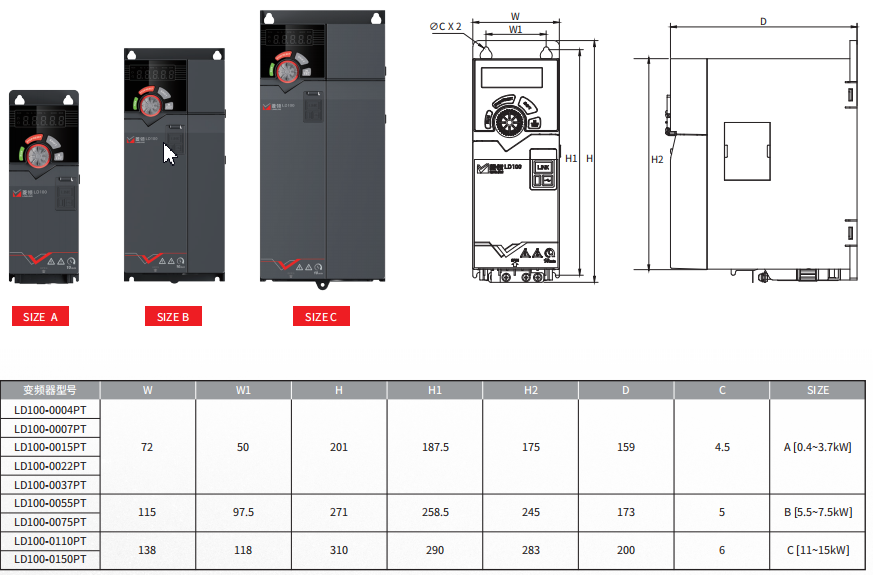

三、外形尺寸

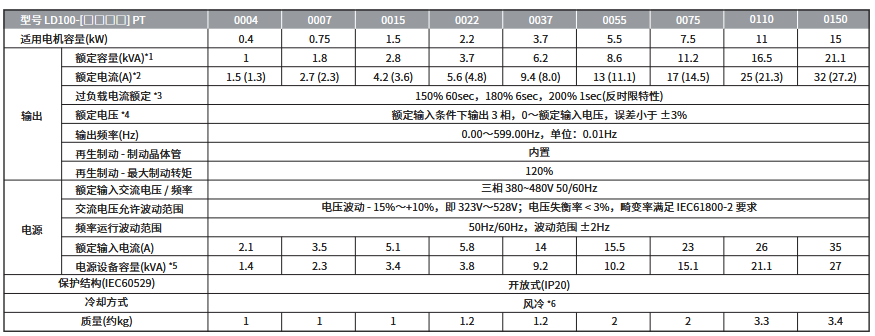

四、额定规格
*1 额定输出容量表示输出电压为440V时的输出容量。
*2 环境温度为50℃的条件下使用时，额定电流减小为()中的值。
*3 过负载电流额定的%值表示与变频器的额定输出电流之比的比率值。反复使用时，必须等待变频器和电机降到 100%负载时 的温度以下。当电源电压下降负载变大时，母线电压将下降至停电检测水平。
*4 最大输出电压不能大于电源电压。在设定范围内可以变更最大输出电压。但是变频器输出侧电压的峰值为电源电压的√2 倍 左右。
*5 电源容量是额定输出电流时的值。随电源侧电抗(包括输入电抗器和电线)的值而变。
*6 0.4kW为自冷，其他容量为风冷。

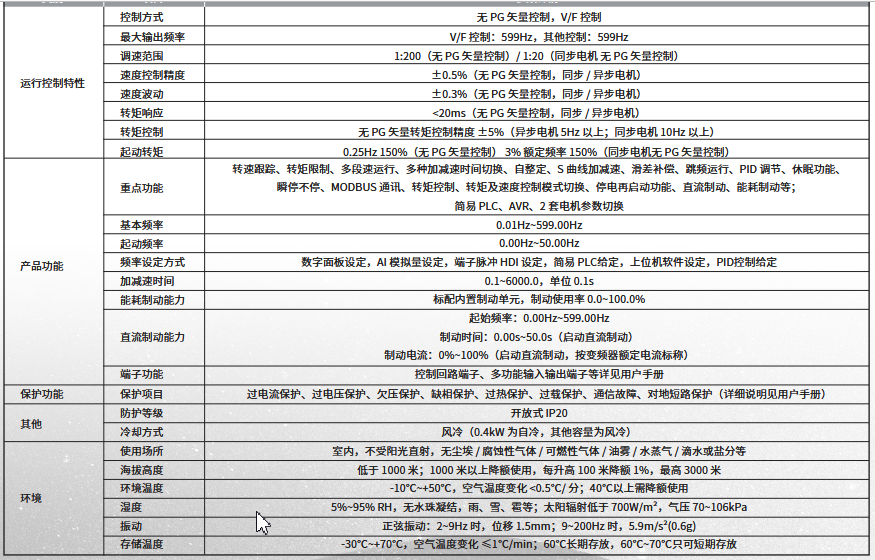

五、通用规格

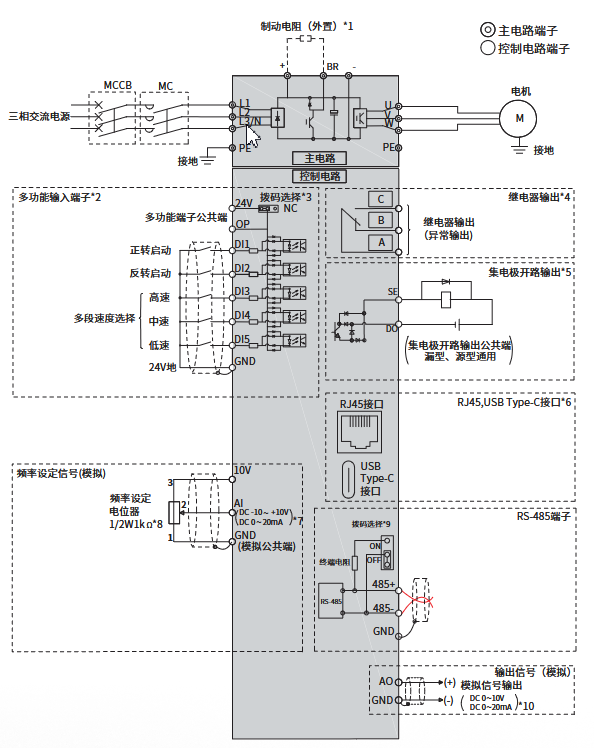

六、端子接线图(漏型)
*1 内置制动单元，外置制动电阻的配置请参考用户手册。
*2 可通过输入端子分配P09.03~P09.07 变更端子功能。
*3 可通过该拨码开关选择DI端子电源，对应不同接线方式请参考用户手册。
*4 可通过P10.03 ABC端子功能选择变更端子功能。
*5 可通过P10.00 端子输出功能选择变更DO端子输出。
*6 可通过RJ45接口扩展操作面板，USB Type-C接口用于上位机调试。
*7 可通过P09.00端子输入功能选择AI端子为DC -10~+10V或DC 0~20mA 信号类型。
*8 使用电位器设定频率，建议使用2W1kΩ。
*9 RS-485 端子终端电阻拨码选择。
*10 AO 端子可通过P09.00端子输出功能选择输出电压信号或电流信号。
