FX5-ENET/IP 三菱PLC智能功能模块
FX5-ENET/IP价格，FX5-ENET/IP用户手册，FX5-ENET/IP参数。
FX5-ENET/IP型以太网模块，是智能设备站与EtherNet/IP网络以及通以太网连接的智能功能模块。

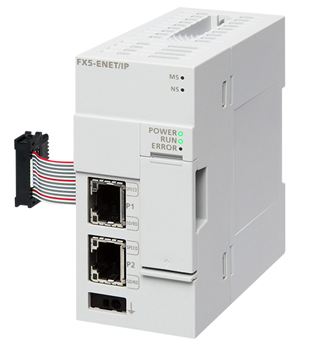

FX5-ENET/IP图片
三菱PLC智能功能模块FX5-ENET/IP产品规格说明
[EtherNet/IP通信]
. Class1通信
通信形式：标准EtherNet/IP
连接数：32连接
通信数据容量：1444字节(每1连接)
连接类型：连接类型
RPI(通信周期)：2~60000ms
PPS(通信处理性能)：3000pps(128字节时候)
. Class3通信
通信形式：标准EtherNet/IP
连接数：32连接(Class3/UCMM通信合计为32个)
通信数据容量：1444字节(每1连接) *1注
连接类型：点对点
. UCMM通信
通信形式：标准EtherNet/IP
连接数：32连接(Class3/UCMM通信合计为32个)
通信数据容量：1444字节(每1连接) *1注
连接类型：点对点
. 传送规格
数据传送速度：100Mbps
通信模式：全双工
传送方法：基带
接口：RJ45接口
IP版本：对支持IPv4
最大段码长(集线器与节点之间的长度)：100m
级联连接段数(100BASE-TX)：最多2段 *6
. 传送路径形式：星型、线型
. 集线器(不支持IEEE802.3x的流量控制)：可以使用带有100BASE-TX或10BASE-T端口*2 的集线器
. 使用电缆(100BASE-TX) *3： 支持以太网规格的电缆 5类以上(STP电缆)
[通用以太网通信]
. 传送规格
数据传送速度：100/10Mbps
通信模式：全双工/半双工 *4
传送方法：基带
接口：RJ45接口
IP版本：对支持IPv4
最大段码长(集线器与节点之间的长度)：100m *5
级联连接段数：最多2段 (100BASE-TX) *6，最多4段(10BASE-T) *6
. 支持协议：Socket通信
. 连接数：总计32个连接(可以同时访问1个FX5-ENET/IP的外部设备最多为32台)
. 集线器(不支持IEEE802.3x的流量控制)：可以使用带有100BASE-TX或10BASE-T端口*2 的集线器
. 使用电缆*3
100BASE-TX： 支持以太网规格的电缆 5类以上(STP电缆)
10BASE-T：支持以太网规格的电缆 3类以上(STP/UTP电缆)
[端口数] 2个(由于IP地址是2个端口共享的，所以无法仅设定1个端口)
[输入输出占用点数] 8点
[对应CPU模块] FX5U CPU模块Ver.1.110~,FX5UC CPU模块Ver.1.110~ (需要FX5-CNV-IFC或FX5-C1PS-5V)
[对应工程工具] GX Works3(Ver.1.050C~)， EtherNet/IP Configuration Tool for FX5-ENET/IP(Ver.1.00A~)
[可连接台数] 1台
[耐压] 全部端子与接地端子之间 AC500V 1分钟
[绝缘电阻] 全部端子与接地端子之间经DC500V绝缘电阻计测量后10MΩ以上
[内部供电] 电源电压 DC24V，消耗电流 110mA
[FX5-ENET/IP外形尺寸W*H*D] 40*90*83
备注
*1 客户端动作时，在请求指令的Class1通信输入数据区‘Data length'可指定的最大尺寸。
服务器动作时，根据从客户端接收的请求指令，FX5-ENET/IP会自动应答，因此没有最大尺寸规定。
*2 端口需要满足IEEE802.3 100BASE-TX规格。
*3 可以使用直连/交叉电缆。
*4 不支持IEEE802.3x的流量控制。
*5 最大网段长(集线器与集线器之间的长度)，应向所使用集线器的生产厂商确认。
*6 使用中继集线器时的可连接段数。使用交换集线器时的可连接段数，请向所使用交换集线器的制造商确认。
【要点】
. 当FX5-ENET/IP发送目标的对方设备因电源OFF等原因而无响应时，FX5-ENET/IP的以太网通信最多可能会延迟500ms。
. 通用以太网通信中与集线器连接时，由FX5-ENET/IP根据集线器判断100BASE-TX与10BASE-T以及全双工/半双工通信模式。与不具备自动协商功能的集线器连接时，应将集线器侧设置为半双工通信模式。
