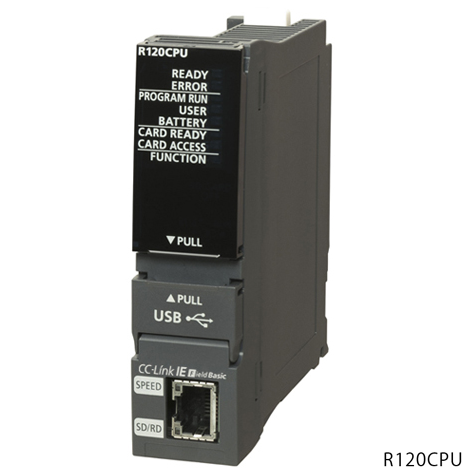

R120CPU 三菱iQ-R系列CPU模块(1200K步型)
R120CPU 三菱iQ-R系列CPU模块(1200K步型)
时间:2024-03-13 来源:未知 作者:admin 点击:437次
R120CPU 三菱iQ-R系列CPU模块(1200K步型)
R120CPU价格，R120CPU规格，R120CPU参数，R120CPU用户手册。
[基本规格]
. 运算控制方式：存储程序反复运算
. 输入输出控制方式：刷新方式(指定直接访问输入输出(DX, DY)后可进行直接访问输入输出)
. 程序语言：梯形图(LD)、结构化文本(ST)
. 编程扩展功能：功能块(FB)、标签编程(系统/局部/全局)
. 程序执行类型：初始执行型、扫描执行型、恒定周期执行型、事件执行型、待机型
. 输入输出点数[X/Y] [点]：4096
. 恒定扫描(使扫描时间保持恒定的功能)[ms]：0.2~2000(可以0.1ms为单位进行设定)
[指令处理时间] LD指令0.98ns，MOV指令 1.96ns
[ST语言指令处理时间] IF命令、CASE命令、FOR命令 均为1.96ns。
[存储器容量]
. 程序容量[步]：1200k
. 程序存储器[字节]：4800k
. SD存储卡：SD存储卡容量(SD/SDHC存储卡：最大32GB)
. 软元件/标签存储器
全容量：3380K字节
标签区域：220K字节
软元件区：80K字节
锁存器标签区域：8K字节
文件存储区：3072K字节
. 信号流存储器：程序用区 150K，FB用区 256K
. 数据存储器：40M字节
. 函数存储器：20480K字节/5120字节
. CPU缓冲存储器：1072KB(536字)(包括恒定周期通信区(24K字))
. 刷新存储器：2048kb
[最大存储文件个数]
. 程序存储器(P：程序文件数，FB：FB文件数)：380个(P 252，FB 128)
. 软元件/标签存储器(文件存储区)：324个(不管有无使用扩展SRAM卡盒)
. 数据存储器：512个
. SD存储卡
NZ1MEM-2GBSD：256个
NZ1MEM-4GBSD，NZ1MEM-8GBSD，NZ1MEM-16GBSD：32767个
[数据存储器最大文件夹个数]
. 数据存储器：512个
. SD存储卡
NZ1MEM-2GBSD：256本
NZ1MEM-4GBSD，NZ1MEM-8GBSD，NZ1MEM-16GBSD：32767本
[外围设备连接端口]
. USB2.0 High Speed(miniB) 1个
. Ethernet(100BASE-TX/10BASE-T)：10BASE-T/100BASE-TX 1个
[存储器接口] SD存储卡、扩展SRAM卡
[其它功能] 多重中断功能、PID控制功能、数据库功能、数据记录功能、安全功能、模块间同步功能、SLMP通信功能
[DC5V内部消耗电流] 1.49A
[R120ENCPU外形尺寸H*W*D] 106*56*110mm (H基板安装部98mm)
[重量] 0.40kg
二、以太网的性能规格
[数据传送速度] 100Mbps/10Mbps
[通信模式] 100BASE-TX与10BASE-T 全双工/半双工
[接口] RJ45连接器(AUTO MDI/MDI-X)
[传送方法] 基带
[最大帧容量] 1518字节
[最大网段长] 100m(集线器与节点之间的长度)
[串联连接级数] 100BASE-TX 最多2级、10BASE-T 最多4级
[IP版本 ] 对应于IPv4
[发送接收数据存储用存储器]
. 可同时打开数:16连接(程序中使用)
. 套接字通信:5K字*16
R120CPU价格,R120CPU规格,R120CPU连接,R120CPU用户手册
公司销售三菱伺服、三菱变频器、三菱触摸屏、三菱PLC品种齐全，R120CPU、R120ENCPU价格好，100%保证品质，服务好，欢迎选购！
R120CPU价格，R120CPU规格，R120CPU参数，R120CPU用户手册。
R120CPU参数说明：输入输出4096点，程序容量1200K步，基本处理时间(LD X0)0.98ns,程序存储器4800k字节,外围设备连接端口USB、Ethernet
[基本规格]
. 运算控制方式：存储程序反复运算
. 输入输出控制方式：刷新方式(指定直接访问输入输出(DX, DY)后可进行直接访问输入输出)
. 程序语言：梯形图(LD)、结构化文本(ST)
. 编程扩展功能：功能块(FB)、标签编程(系统/局部/全局)
. 程序执行类型：初始执行型、扫描执行型、恒定周期执行型、事件执行型、待机型
. 输入输出点数[X/Y] [点]：4096
. 恒定扫描(使扫描时间保持恒定的功能)[ms]：0.2~2000(可以0.1ms为单位进行设定)
[指令处理时间] LD指令0.98ns，MOV指令 1.96ns
[ST语言指令处理时间] IF命令、CASE命令、FOR命令 均为1.96ns。
[存储器容量]
. 程序容量[步]：1200k
. 程序存储器[字节]：4800k
. SD存储卡：SD存储卡容量(SD/SDHC存储卡：最大32GB)
. 软元件/标签存储器
全容量：3380K字节
标签区域：220K字节
软元件区：80K字节
锁存器标签区域：8K字节
文件存储区：3072K字节
. 信号流存储器：程序用区 150K，FB用区 256K
. 数据存储器：40M字节
. 函数存储器：20480K字节/5120字节
. CPU缓冲存储器：1072KB(536字)(包括恒定周期通信区(24K字))
. 刷新存储器：2048kb
[最大存储文件个数]
. 程序存储器(P：程序文件数，FB：FB文件数)：380个(P 252，FB 128)
. 软元件/标签存储器(文件存储区)：324个(不管有无使用扩展SRAM卡盒)
. 数据存储器：512个
. SD存储卡
NZ1MEM-2GBSD：256个
NZ1MEM-4GBSD，NZ1MEM-8GBSD，NZ1MEM-16GBSD：32767个
[数据存储器最大文件夹个数]
. 数据存储器：512个
. SD存储卡
NZ1MEM-2GBSD：256本
NZ1MEM-4GBSD，NZ1MEM-8GBSD，NZ1MEM-16GBSD：32767本
[外围设备连接端口]
. USB2.0 High Speed(miniB) 1个
. Ethernet(100BASE-TX/10BASE-T)：10BASE-T/100BASE-TX 1个
[存储器接口] SD存储卡、扩展SRAM卡
[其它功能] 多重中断功能、PID控制功能、数据库功能、数据记录功能、安全功能、模块间同步功能、SLMP通信功能
[DC5V内部消耗电流] 1.49A
[R120ENCPU外形尺寸H*W*D] 106*56*110mm (H基板安装部98mm)
[重量] 0.40kg
二、以太网的性能规格
[数据传送速度] 100Mbps/10Mbps
[通信模式] 100BASE-TX与10BASE-T 全双工/半双工
[接口] RJ45连接器(AUTO MDI/MDI-X)
[传送方法] 基带
[最大帧容量] 1518字节
[最大网段长] 100m(集线器与节点之间的长度)
[串联连接级数] 100BASE-TX 最多2级、10BASE-T 最多4级
[IP版本 ] 对应于IPv4
[发送接收数据存储用存储器]
. 可同时打开数:16连接(程序中使用)
. 套接字通信:5K字*16
R120CPU价格,R120CPU规格,R120CPU连接,R120CPU用户手册
公司销售三菱伺服、三菱变频器、三菱触摸屏、三菱PLC品种齐全，R120CPU、R120ENCPU价格好，100%保证品质，服务好，欢迎选购！
