产品详细介绍
FR-A800系列变频器为三菱的重载型，适用于搬运、升降、食品包装、加工机械、压机、印刷机械、收卷/放卷设备。
1、高水准的驱动性能
. 升级的实时无传感器矢量控制、矢量控制可提高响应速度,实现高速运行。
. 使用PM电机自动调谐功能可驱动其他公司的PM电机(永磁电机)。
2、安心、安全
. 可简单地实现安全的控制功能(安全停止功能)。
. 标准配备DC24V控制电源输入。
主电源断开时也能继续进行参数设定和通信。
. 追踪功能可以记忆保护功能动作前的运行状态,使用USB闪存和变频器设定
软件(FR Configurator2)可以简单地进行远程故障分析。
3、简单设定、操作
. 配备USB主机接口(A型),可使用通用的USB闪存进行参数复制。
. 控制回路使用压接式棒状端子,可以实现高可靠性的简单配线。
. 参数可切换为直观的分组表示(出厂值为原来的表示方法)。
4、工厂环境
. 最佳励磁控制可调整励磁电流发挥电机最高效率,更进一步节能。
. 315K及以上容量采用了适合电源再生的整流器分离形式。请根据电机容量选定整流单元FR-CC2。
5、系统对应能力
. 4重额定对应不同的额定电流、过载量,可通过参数选择。(多重额定)
. 内置PLC功能可通过程序设定参数和改变频率设定值,简单地根据机械条件进行控制。
. 另有内置DC电抗器的IP55等级品(400V等级),可以安装在机器附近。
6、环境适应
. 内置噪声滤波器(EMC滤波器),另有新开发的驱动技术和电源技术可减少变频器产生的电磁噪声。
. 400v级变频器对应了各国船级社认证,可以使用在船舶设备中。
7、对应Ethernet通信
. CC-LinkIE TSN
内置了CC-LinkIE TSN通信功能。通过时效性网络技术(Time Sensitive Networking),在保证周期通信实时性的同时,允许非实时通信(比如与上位IT系统之间的信息通信)也共存于同一网络。
. CC-LinkIE Field Basic
内置了CC-LinkIE Field Basic通信功能。
CC-Link IE Field Basic通信可以与其他Ethernet通信共存于同一个网络里。
这可以使开发变得更简单并节约成本。
通过CC-Link IE Field Basic通信可以监视变频器的状态并设定其参数。
8、可直接安装在现场设备周边
具有IP55防护等级的FR-A846可应用于多温或有粉尘的环境，可将其安装在现场设备的附近。
. 由于可以直接对应多湿或粉尘的恶劣环境,可以应用在更多场合。
. 内置直流电抗器,可以节省更多空间并节省配线。
9、对应大容量电动机驱动并联运行
. FR-A842-P、FR-CC2-P系列
支持并联运行的变频器(FR-A842-P)及整流单元(FR-CC2-P)最大可以驱动1350kW的电动机,以便对应更大规模的系统。最大支持3台的并联运行,由于每个模块的尺寸较小,使得将变频器设置于盘柜内变得更容易。

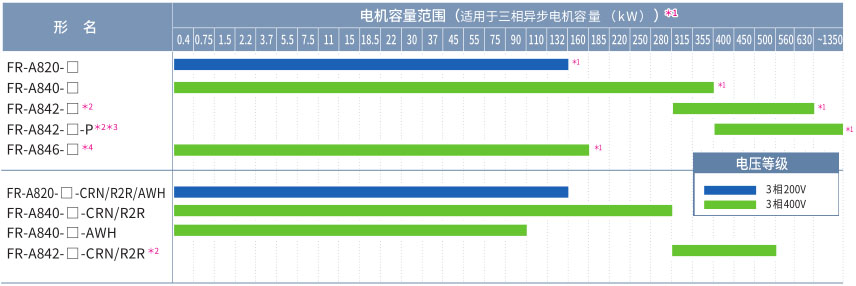

二、FR-A800系列变频器型号

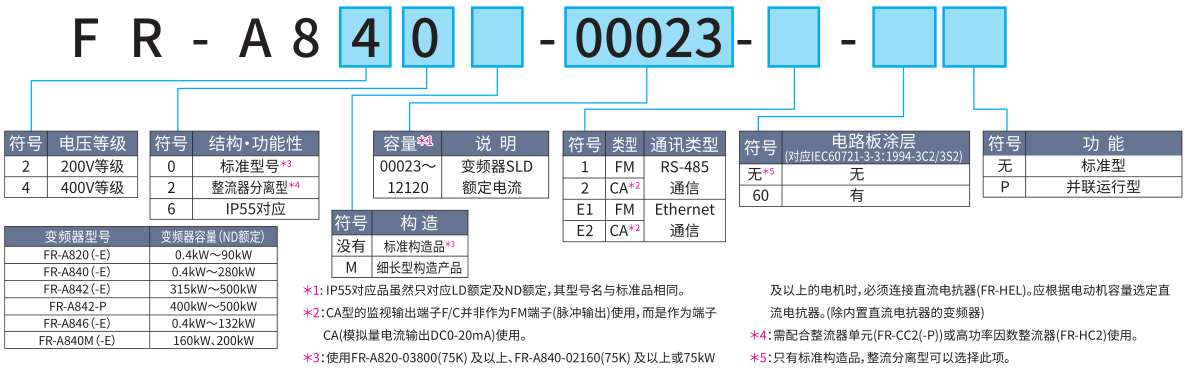

1、常规型

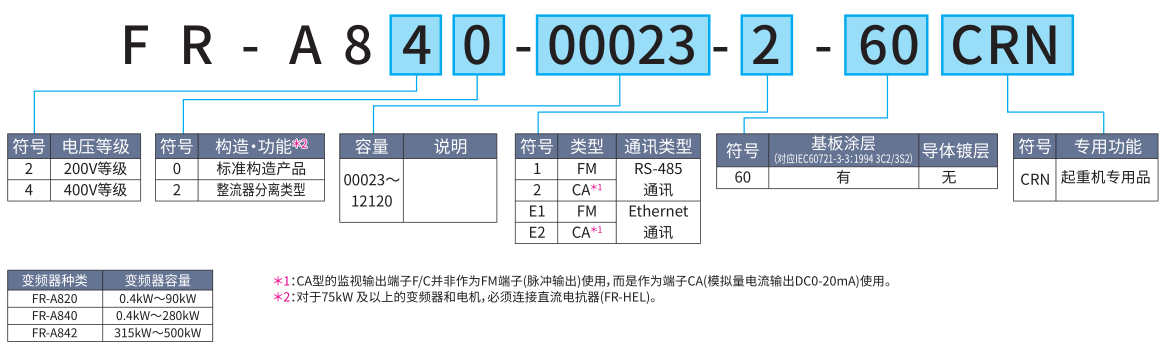

2、起重行业专用变频器 FR-A800-CRN
. 防摇控制
三菱电机独特的防摇控制,搬运停止时无需操作员进行额外的加减速操作便可抑制搬运物的摇摆。可以缩短节拍时间以提高工作效率。
. 溜钩对策
装备了扩展性较高的刹车逻辑功能,根据负载转矩和速度,可以输出实现最合适刹车动作的刹车开放信号。
在升降用途中,可以确认始动时是否发生溜钩。(需要PLC等速度检测装置)
. 专用监视器
负载过大时可以输出相应信号,可监视起动回数,以方便维护。

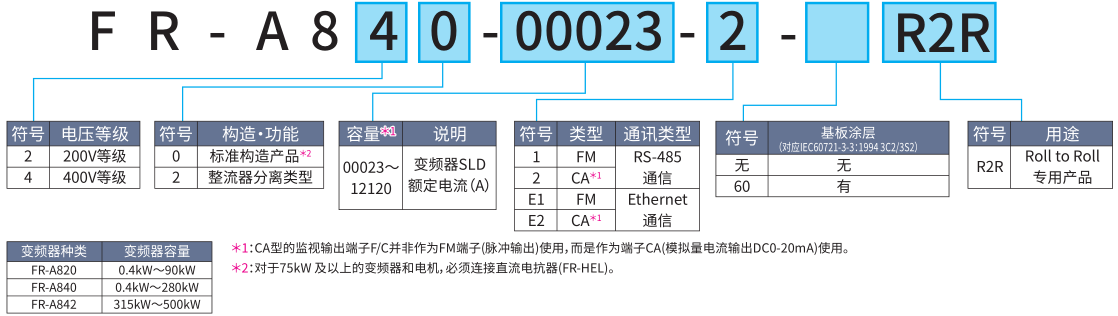

3、Roll to Roll卷绕用途专用变频器 FR-A800-R2R
通过将浮辑位置、张力传感器的反馈输入到变频器,来进行张力控制(速度控制/转矩控制)。即便最大径和最小径的卷径比较大,也可以通过卷径运算实现稳定控制。
. 系统简单化
搭载了浮棍控制及卷径演算等张力控制所需要的多种专用功能,由变频器单体即可实现稳定的收放卷控制。
. 更大的适用范围
以下4种控制可以对应伸线机、印刷机等各类收/放卷应用。
浮辑反馈速度控制、张力传感器反馈速度控制、张力无传感器转矩控制、张力传感器反馈转矩控制。
. 使调试更简单
根据不同用途进行的机械相关设定及调整可以由变频器参数实现，
由变频器单体即可以完成系统的调试作业。(张力PI增益的自动调整功能)

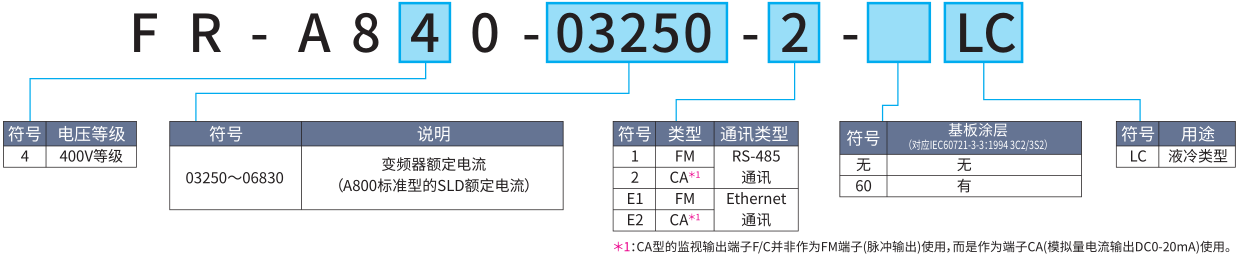

4、液冷型变频器 FR-A800-LC
. 对盘柜小型化做出贡献
由于降低了盘柜内的放热,可以使盘柜尺寸更小。
. 专用监视器
冷媒入口处传感器(流量开关)信号可输入至变频器,在冷媒流量低下时变频器可以发出报警。由此可以快速的检测系统的异常。

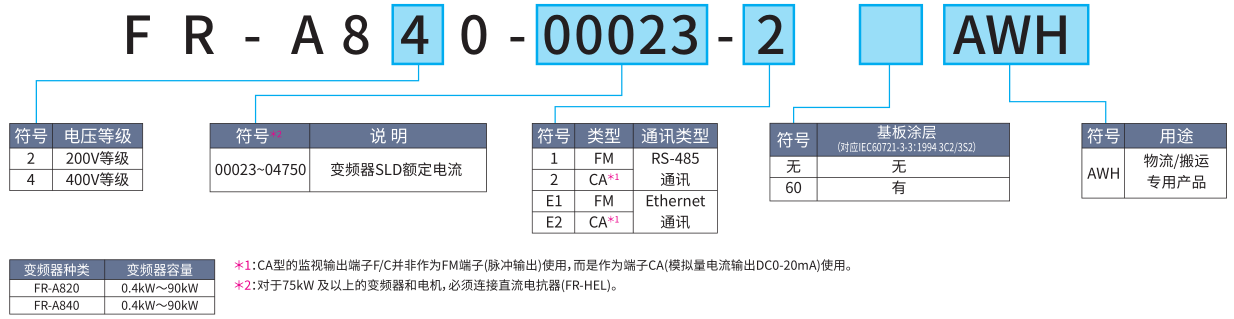

5、物流/搬运专用变频器FR-A800-AWH
. 全闭环控制
距离检测器与上位控制器组合控制物流/搬运设备的功能。
通过将距离检测器检测出的当前位置反馈给变频器,边进行位置循环补正边驱动物流/搬运设备。
. 双反馈控制
缩小位置循环中使用距离检测器时反馈结果的变动误差。
用于距离检测器测量值不稳定造成的运行不稳定等情况。
. 加快运行节拍(抑制振动控制)
将移动台车时产生的起重机摇晃程度限制到最小。
无摇晃停止等待间隔,可以缩短运行节拍。
. 支持系统的能力(网络)
通过通讯从主控器输入起动指令、速度指令、停止位置指令,进行变频器的驱动控制。

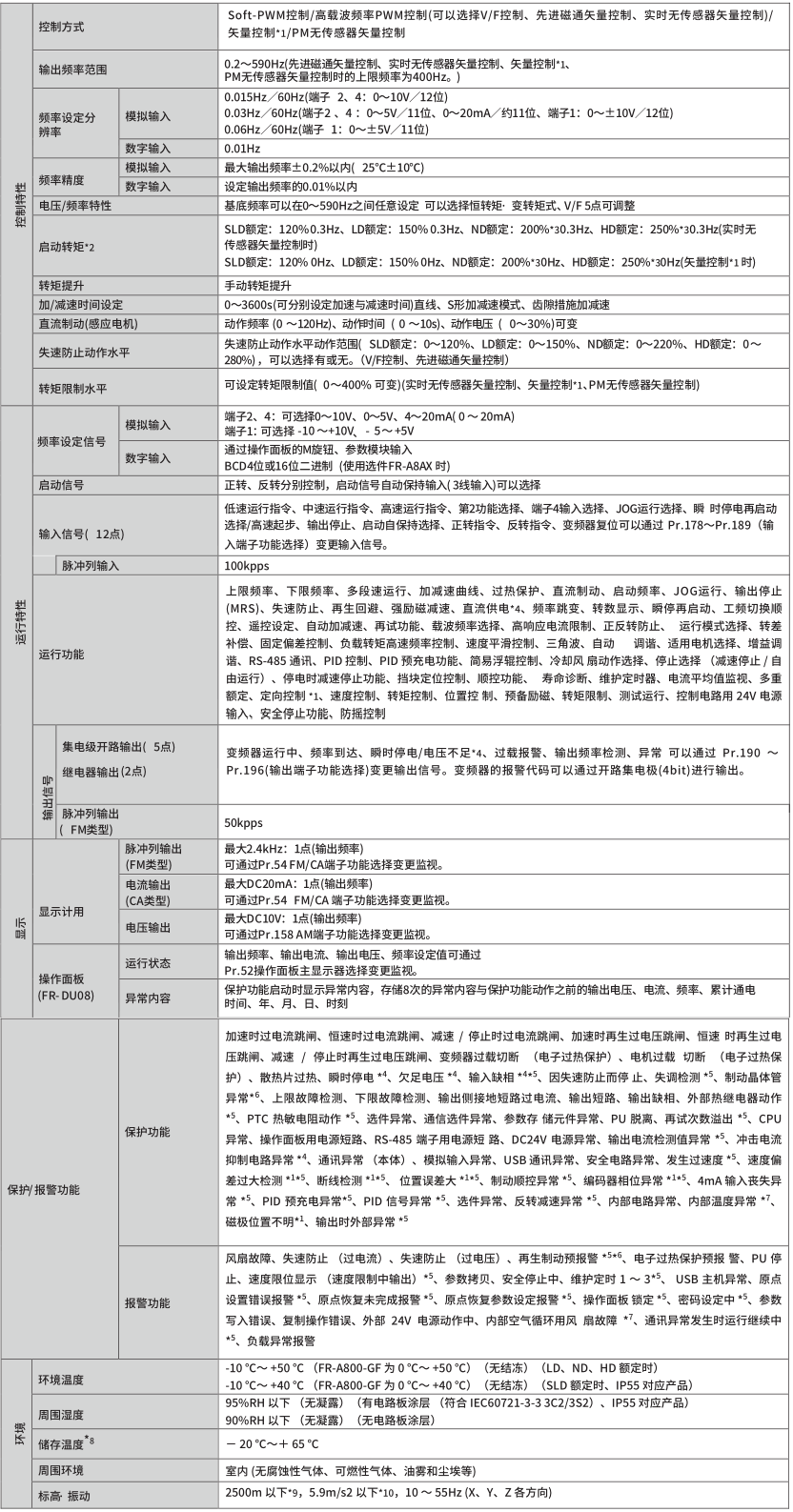

三、FR-A800通用规格
*1 仅在装有矢量控制对应选件时可进行设定。
*2 PM无传感器矢量控制时,参考A800应用篇手册。
*3 FR-A820-00340(5.5K)及以上、FR-A840-00170(5.5K)及以上的初始设定被转矩限制水平限制为150%。
*4 仅标准构造产品和IP55对应产品有效。
*5 初始状态下,该保护功能无效。
*6 仅标准构造产品有效。
*7 仅IP55对应产品有效。
*8 在运输时等短时间内可以适用的温度。
*9 在标高超过1000m的位置安装时,每升高500m,额定电流需要减小3%。
*10 FR-A840-04320(160K)及以上为2.9m/s2及以下。
